帶電暈處理的精切機

帶電暈處理的精切機
設備名稱 帶電暈處理的精切機
型號 HG-1800SF
制造商 杭州佑正恒光
主要功能 薄膜后道加工
設備概要 采用國外最新驅動和控制技術，采用最優化的機械、電器配置，使得該機自動化程度高、運行平穩、結構緊湊、收料整齊、松緊均勻、操作方便，是卷繞行業的理想分切設備。放卷采用3″無軸錐頂結構，并配有6″錐頭。左、右放卷架可以分別實現橫向的單獨移動，只需拉開鎖緊插銷就可人工推至合適的工作位置，然后再次鎖緊即可。收卷軸采用滾珠式滑差氣漲軸，收卷張力通過I/P電空轉換系統驅動摩擦滑差環，補償料卷收卷直徑變化而引起的張力變化，以保證膜幅的張力恒定。用在HG-1800SF上的驅動系統為數字交流系統(安川A1000/日本)，用于控制牽引驅動和收卷驅動等驅動部位，實現定長停車、張力控制等等功能，具有高精度速度及轉矩控制、實時快速響應頻率。維綸（10.4吋/WEINVIEW）觸摸屏作為操作員和HG-1800SF交換的界面，實現如下功能：顯示和設定分切速度、分切長度、累計長度、顯示張力、放收卷張力設定、錐度設定、故障信息、材料特性存儲等。
技術參數 1.適用料膜種類:  PP、PET
2.適用料膜厚度:  20-100um
3.放卷寬度: 最大1800mm，最小500mm，
4.放卷直徑: 最大φ800mm
5.上卷方式: 無軸錐頂，3″和6″
6.分切方式: 剃刀懸空切、圓刀分切方式
7.機械速度: 最高300m/min
8.分切速度: 最高200m/min
9.收卷寬度: 最小12mm
10.收卷直徑: 最大φ600mm
11.輥面寬度:  1900mm
12.收卷采用伺服電機控制，可進行摩擦補償。
13.收卷軸使用滑差軸收卷，每個滑差環寬度12mm。保證每卷材料收卷張力均勻。
14.放卷設置了接料平臺，使接料省時省力。
15.放卷張力采用了閉環恒張力控制方式
16.具有定長自動停車和放卷直徑自動停車功能
17.采用高精度糾偏控制系統，具有快速響應特性
18.10.4寸觸摸屏。帶高效可編程控制系統和驅動系統。
19.圓刀分切方式，將圓刀片壓入刀槽輥槽內分切。圓刀：10套/V型刀口；圓刀片厚度不大于0.6mm。剃刀刀架：110把，每把刀架厚度12mm。厚度3mm的不銹鋼墊片110塊。
20.配套8KW電暈處理裝置，
21.靜電消除器：一拖二/主動放電
22.吹邊采用高壓低噪音風機直吹方式，將兩端廢邊直接吹出。
23.配套1800全自動切紙管機，可以自動切3英寸紙管和6英寸紙管。
24.輔助數據:
24.1 電  源:  380V±5%，3相，50Hz
24.2 總功率: 約14Kw,總重量: 約6噸
24.3 導向輥表面茶色氧化或包軟木皮
24.4 機架為噴漆處理，電器柜及罩子類為噴塑處理.
24.5 墻板及放卷架加工：加工中心或數控鏜銑床
24.6 螺釘、螺帽等標準件為鍍白鋅處理
24.7 軸類鍍鉻、鍍鎳處理
24.8 外露法蘭、套杯等發黑處理
24.9 外露齒輪滲氮酸化處理
聯系方式 呂濤 17786282864

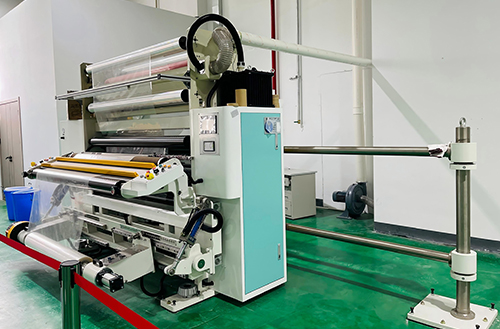

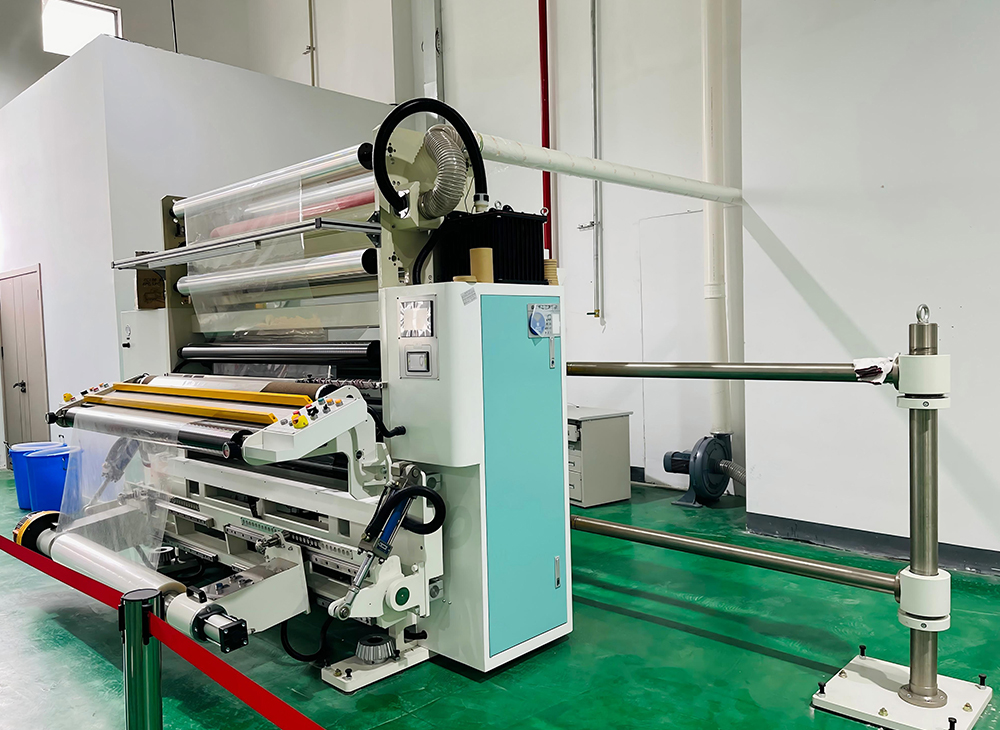

設備照片 帶電暈處理的精切機
