通用型單層多功能流延/吹膜成型一體機
| 設備名稱 | 通用型單層多功能流延/吹膜成型一體機 |
| 型號 | FDSI-25/28 |
| 制造商 | 廣州市普同 |
| 主要功能 | 薄膜成型試驗 |
| 設備概要 | 主要應用于高分子材料的流延成型實驗、流延生產工藝研究與參數優化、新材料流延性能測試、色母粒分散性能測試評估等實驗室科學研究。高強度歐標一體化機架，304不銹鋼桌面，實用美觀。集流延、切邊、碾平與收卷等功能于一體。各動力輥由伺服電機獨立驅動，輥轉速控制精確，同步性能好。流延輥高度可升降調節，可滿足不同溶體強度材料流延成型的工藝需求。鍍硬鉻鏡面輥配304不銹鋼輥芯，表面光潔度高、不生銹。品牌PLC觸摸屏，操控方便、智能。內置循環水冷卻，精確控制流延輥溫度。采用伺服電機驅動，無級精準調速，塑化穩定、一致性好。高強度伺服電機專用傳動箱，外觀精致、冷卻效果好。 |
| 技術參數 | 主要技術指標及配 一、擠出機 參數 1.適用材料：PE、PP、PET、PA等 2.螺桿直徑：≥25mm 3.螺桿長徑比：≥28 4.螺桿轉速：0-120rpm 5.壓力測量范圍/精度：0-50mpa，0.5%f.s 6.加熱/冷卻方式：電加熱/風機冷卻 7.操作溫度：室溫-400℃ ▲8.溫度控制精度：≤±1℃ 9.最高產量：≥5kg/h 10.主電機功率：≥3kw ▲11.控制方式：PLC控制 12.額定功率：≥10kw 13. L×W×H：2105mm×860mm×1585mm（±10mm） 14．配備靜態混煉器（配一根聚酯類PET螺桿）。 配置 ▲1.機架總成：高強度一體化機架，304不銹鋼桌面，一體化高承重避震腳輪。 2.驅動總成：主電機：3kw伺服電機，專用伺服驅動器；減速機：專用伺服電機減速機，自潤滑系統 3．?dāng)D出總成： ① 料筒：38CrMoAlA材料，進料口內置冷卻水(風）套，拋光氮化處理； ② 螺桿：38CrMoAlA材料，直≥20mm，長徑比≥28，拋光氮化處理； ③ 陶瓷加熱器，風機冷卻，可移動式SUS304不銹鋼料斗 4．熔體測量系統：壓力測量：0-50MPa，溫度測量：0-400℃ 5．操控系統：不小于7寸觸摸屏，提供擠出系統，升降系統，牽引系統，收卷系統等所有操作，溫度曲線，壓力曲線顯示，故障報警信息查詢；控制系統：計算機可編程控制器與上位操控系統組成，具有溫度、壓力、轉速、線速自適應控制、過程參數的圖文顯示等功能。 二、吹膜機 1．最大折徑：≥180mm 2．制品規格：0.02-0.1mm 3．輥面寬度：≥220mm 4．線速度：0-10m/min 配置 1.機架總成：高強度一體化機架，304不銹鋼桌面，一體化高承重避震腳輪。 ▲2.模頭總成：精密吹膜模頭，鋁合金直流矢量風環； 3、牽引總成： 3．1 鋼輥直徑：≥80mm，輥面寬：≥220mm，表面鍍硬鉻及鏡面拋光處理； 3．2 膠輥直徑：≥80mm，輥面寬：≥220mm，表面包硅膠及表面防粘處理； 3.3 氣動壓緊機構 3.4 ≥0.4kw伺服電機，專用伺服驅動器，專用伺服電機減速機裝 3.5 采用人字架玻珠定位裝置，可精確對稱地調節兩人字板間的夾角，保證設備穩定性和薄膜質量 4. 升降總成：鋁合金靜音升降機構，高靈活過渡輥 5. 導輥：輥直徑：≥46mm，輥面寬：≥220mm，碳纖維輥 6. 收卷總成： 6．1 收卷氣漲軸直徑：≥75mm，輥面寬：≥220mm； 6．2 ≥0.4kw伺服電機，專用伺服驅動器，專用伺服電機減速機 7 安全保護裝置：配置專用防燙防護罩，有明顯防燙標識；控制面板配置緊急停止按鈕，確保操作安全 8. 控制系統：計算機可編程控制器與上位操控系統組成，具有溫度、壓力、轉速、線速自適應控制、過程參數的圖文顯示等功能。 9. 電器柜：機架一體化電器柜，鋁合金電器安裝板；低壓電器，專用電器柜風扇及通風過濾器 10. 電氣安全：安全接地并有明顯的接地標識，故障自動停機和人工安全急停開關緊急停機 三、流延機 參數 1. 模頭寬度：≥200mm 2. 制品寬度：≥180mm 3. 制品厚度：0.01-0.1mm 4. 輥面寬度：≥220mm 5. 線速度：≥10m/min 配置 ▲1.機架總成：高強度一體化機架，304 不銹鋼桌面，一體化高承重避震腳輪；驅動總成：主電機：≥3kw伺服電機，專用伺服驅動器；減速機：專用伺服電機減速機，自潤滑系統 2.模頭總成：模頭寬度：≥200mm；模唇厚度調節范圍：0-0.5mm；模唇調節方式：推拉式模唇調節；流道形式：衣架式流道；模頭材料：5CrNiMo 合金鋼；模頭流面鍍硬鉻并鏡面拋光處理 4.熔體測量系統：溫度測量：0-400℃，壓力測量：0-50MPa 5.安全保護裝置：配置專用防燙防護罩，有明顯防燙標識 6.流延總成： ▲① 輥數量：2 條； ▲② 輥直徑：≥220mm，輥面寬：≥220mm，輥表面鍍硬鉻處理，超鏡面，硬度 HRC62-65，表面粗糙度 Ra0.01μm，不沾料,不脫層輥筒采用水冷卻，可選油加熱；≥0.4kw 伺服電機， ▲③ 專用伺服驅動器，專用伺服電機減速機 7.導輥：輥直徑：≥46mm，輥面寬：≥220mm，碳纖維輥 8.切邊裝置：被動切刀，不銹鋼刀架，兩刀間距可調 9.牽引總成 ① 鋼輥直徑：≥80mm，輥面寬：≥220mm，表面鍍硬鉻及鏡面拋光處理 ② 膠輥直徑：≥80mm，輥面寬：≥220mm，表面包硅膠及表面防粘處理氣動壓緊機構 ③ 0.4kw 伺服電機，專用伺服驅動器，專用伺服電機減速機 10.收卷總成 ① 收卷氣漲軸直徑：≥75mm，輥面寬：≥220mm ② 0.4kw 伺服電機，專用伺服驅動器，專用伺服電機減速機 11.收邊總成 ① 收邊氣漲軸直徑：≥75mm，輥面寬：≥220mm ② ≥40w 力矩電機，專用力矩電機驅動器，專用力矩電機減速機 12.升降裝置：手輪配套精密絲桿，可上下調節 13.移動裝置：導軌滑塊配套，可前后移動調節 14.安全保護裝置：配置專用防護罩，有明顯防護標識 15、模溫機一臺 控溫范圍：常溫-180℃ 溫控精度：PID+1℃ 電源：AC3 ∮ 380V 50HZ (3P+E) 傳熱媒介：導熱油 冷卻方式：間接冷卻 加熱功率：6KW 泵浦馬力：0.325KW 泵浦工作流量: 35L/min 冷卻水配管: DN15 外形尺寸: 700*360*815mm 16、空壓機一臺 空壓機 型式： 移動式壓縮機 氣桶容量： 2（L） 功率： 1.1KW 220V 工作原理： 活塞式壓縮機 轉速： 10000（rpm） 噪音 40（dB） 壓縮介質： 空氣 |
| 聯系方式 | 呂濤 17786282864 |

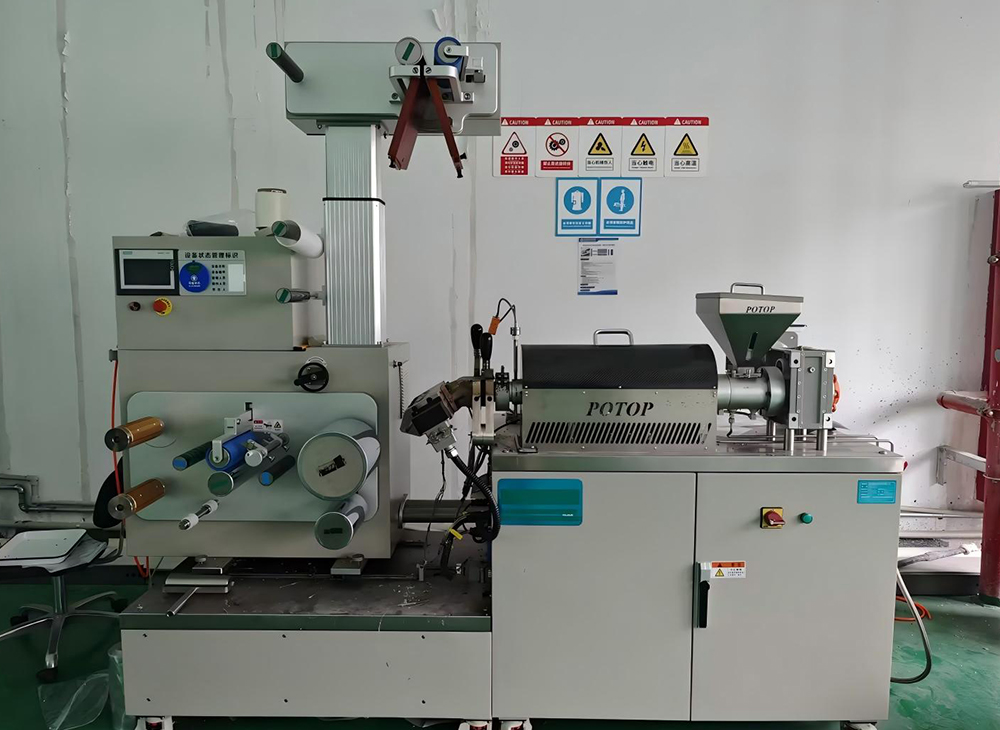

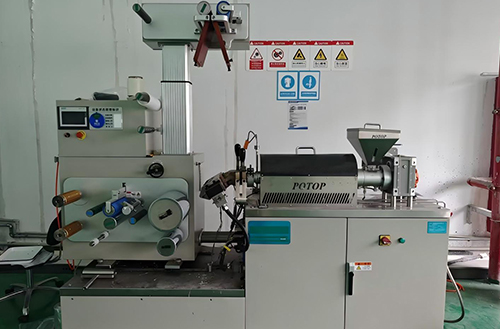

| 設備照片 |
|
