薄膜縱向拉伸實驗線
| 設備名稱 | 薄膜縱向拉伸實驗線 |
| 型號 | 定制 |
| 制造商 | 金緯機械 |
| 主要功能 | 薄膜單向拉伸實驗 |
| 設備概要 | / |
| 技術參數 | 1.主要配置及參數 1.1成品寬度：1400mm~1600mm； 1.2成品厚度：拉伸前厚度0.1~0.25mm，拉伸后0.03~0.08mm； 1.3設計速度：拉伸前15~150米/分鐘；拉伸后35~200米/分鐘； 1.4拉伸倍率：1~10倍； 1.5輥筒有效寬度：1900mm； 1.6卷取最大直徑：800mm 2.設備配置： 2.1雙工位翻轉式放卷裝置 1套 ▲2.1.1 結構形式,雙工位翻轉結構，整體獨立式 ▲2.1.2 放卷軸規格，3英寸鋁質氣脹軸 2.2MDO拉伸機組 1套 ▲2.2.1 預熱輥組：輥筒規格φ400×1900mm，數量8根，速度控制：伺服電機+控制器，電機規格：7.5kw×7，11kw×1 ▲2.2.2 拉伸輥組：輥筒規格φ200×1900mm，數量6根，有上下調節功能，速度控制：伺服電機+控制器，電機規格：11kw×6，輔助遠紅外加熱系統1套 ▲2.2.3冷卻定型輥：輥筒規格φ400×1900mm，數量6根（4 根定型，2根冷卻，預留兩根位置），速度控制：伺服電機+控制器，電機規格：11kw×6 ▲2.2.4壓輥：輥筒規格φ150×1900mm，輥筒材料為鐵芯，表面包覆液體硅膠 ▲2.2.5過渡導輥：輥筒規格φ100×1900mm，輥筒材料為鋁合金材質，表面拋光陽極硬化處理，通軸結構 ▲2.2.6輔助穿膜：穿膜方式，鏈條、鏈盤輔助穿膜，確保鏈條在同一水平線；電動驅動，速度可調 ▲2.2.7張力控制：控制方式，主動張力控制；張力輥規格是φ120×1900mm，動平衡處理；帶張力傳感器 2.3MDO輥溫控制器 ▲2.3.1 輥筒油溫度控制系統:冷卻介質，導熱油；溫控范圍，室溫-250℃；溫控回路，18回路系統；加熱功率，18x24kw;列管式結構冷熱交換器，耐高溫循環油泵 2.4邊料收卷機：1套，切邊、在線廢邊收卷 2.5牽引裝置： 1套，主動牽引鋼輥規格φ210×1800mm，橡膠壓輥規格φ150×1800mm， 2.6靜電消除系統：1套，消除膜片生產過程中產生的靜電 2.7自動收卷機：1套 ▲2.7.1收卷部分：雙工位翻轉式自動收卷方式，收卷軸規格，3英寸鋁質氣脹軸，電機功率7.5kw,采用張力傳感器測量收卷張力，與收卷專用伺服控制器形成閉環，控制收卷張力 ▲2.7.2輔助牽引裝置：主動牽引鋼輥規格φ210×1700mm，橡膠壓輥規格φ150×1700mm ▲2.7.3自動切段裝置：齒刀或無桿氣缸切斷，帶計米器 ▲2.7.4翻轉裝置：減速電機驅動，電機功率4kw;剎車定位裝置2套，用于保證定位 ▲2.7.5浮動輥裝置：采用間隙收卷方式，間隙自動調整，浮動橡膠輥規格φ150×1700mm，表面開螺旋槽 2.8電氣控制系統 1套 ▲2.8.1立式電控柜，操作系統為PLC系統，19吋高清工業電腦屏 3.公用工程需求： 3.1電力562.5KW；3*380V 3.2循環水量：50-60m3/h 3.3氣壓流量：0.9m3/h 4.配套運行3個月所需要的油品。（包含設備初裝全部油品） |
| 聯系方式 | 呂濤 17786282864 |

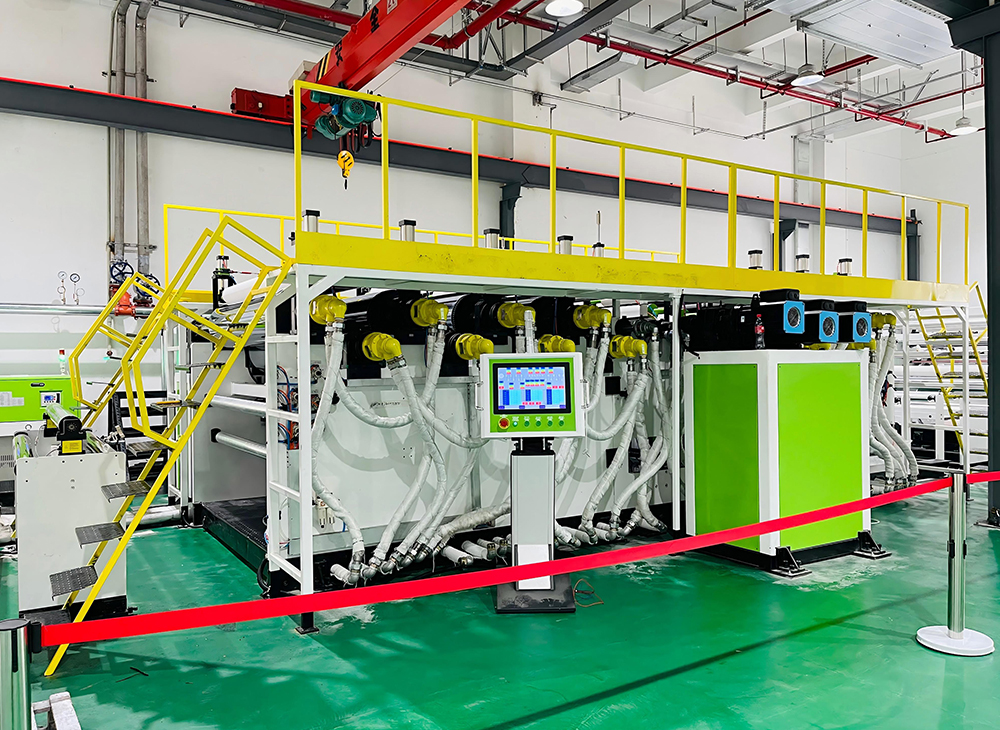

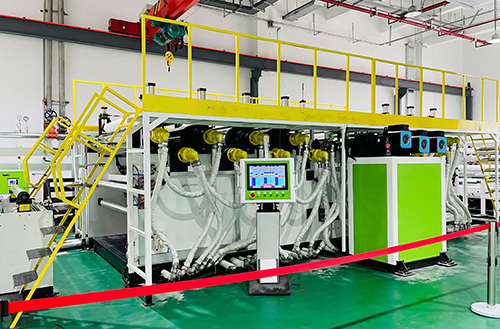

| 設備照片 |
|
