立式加工中心ML-1365

立式加工中心ML-1365
設備名稱 立式加工中心ML-1365
型號 ML1365
制造商 亞崴機電 ( 蘇州 )
主要功能 精密加工/數控
設備概要 主機挾帶著先進的研發技術與嚴苛的品質要求，專為重切削加工需求所設計的ML系列機種，具備超高剛性的切削能力與高效率加工等特性，是市場同級機種中獲得最高性價比的機種之一。X/Y/Z三軸電機及螺桿軸承座采用一體式鑄造結構。Z/Y軸螺桿尾座采用一體式鑄造結構。三軸軌道面全支撐線軌結構。X/Y軸采用高剛性滾柱線軌，Z軸高剛性硬軌結構。 三軸傳動螺桿采用雙螺帽旋轉導螺桿。精密手工鏟花工藝。FANUC 0i-MF 10.4″PLUS控制器，全齒輪主軸箱。主軸環狀噴水、溫控系統、斷電防墜系統。吹氣清屑裝置，底座沖屑系統，鏈?zhǔn)捷斔蜋C(jī)加小推車。切削液系統(含幫浦及水箱)，中央集中自動潤滑系統，電氣箱熱交換器，圓盤式油水分離機，RJ45 網絡接口。
技術參數 1.主要結構要求：
1.1、機床主要結構為鑄件床身結構。
▲1.1.1 三軸電機及螺桿軸承座必須采用一體式鑄造結構;
▲1.1.2 X、Y軸螺桿尾座必須采用一體式鑄造結構;
▲1.1.2 三軸軌道支撐面，必須保證全行程支撐，線軌不準懸垂在外；
▲1.2、X/Y軸滾柱線軌，精密加工中心等級；Z軸高剛性硬軌結構；
1.3、三軸傳動螺桿使用雙螺帽結構；
1.4、工件量測系統
1.4.1 360度紅外傳輸
1.4.2 單向重復精度 1.0 μm (2s)
1.4.3 最高加速度 50 mm測針時為150 m/s2
1.4.4 工作范圍 最長6 m
1.5、機械臂刀庫；
1.6、帶高壓噴槍；
1.7、鏈?zhǔn)脚判紮C(jī)和小推車；
1.8、機床內部底座帶有環狀沖屑；
2.主要參數
2.1 工作臺尺寸：≥1400*650mm
2.2 XYZ軸行程：≥1300*650*610mm
2.3 主軸馬達：≥15/18.5/20.3kw
2.4 主軸傳動方式：齒輪傳動
2.5 主軸轉速：≥6000rpm
2.6 主軸錐度：BBT50
2.7 主軸鼻端至工作臺中心距：125-735mm
2.8 刀庫容量：24T
2.9 控制器：
2.9.1 可控制軸數≥ 5軸
2.9.2 CNC與伺服放大器必須使用光纜連接
2.9.3 10.4 寸及以上彩色液晶屏幕
2.9.4 支持10個國家以上語言顯示，且必須要有中文
2.9.5 必須支持傳統的軟件編程代碼
2.9.6 旋轉編碼器分辨率≥100萬脈沖數
2.9.7 友好的人機界面
3.精度要求
3.1 定位精度（VDI 3441） P≤0.012mm/全行程
3.2 重復精度（VDI 3441） Ps≤0.007mm
4. 電力需求：380VAC   30KVA
5. 氣壓：0.6MPa
6. 機器重量：≥8600kg
7. 精密平口鉗，4臺。
9. 強力永磁吸盤/1000mm*400mm*80mm，1臺。
10. 配套運行3個月所需要的油品及切削液。
聯系方式 呂濤 17786282864

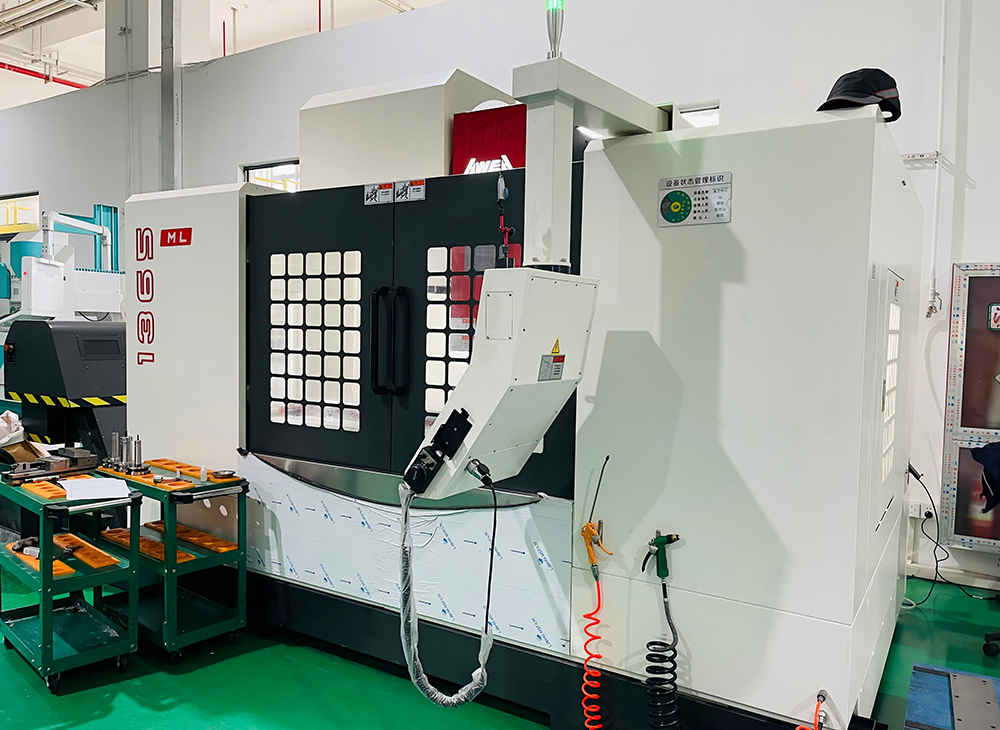

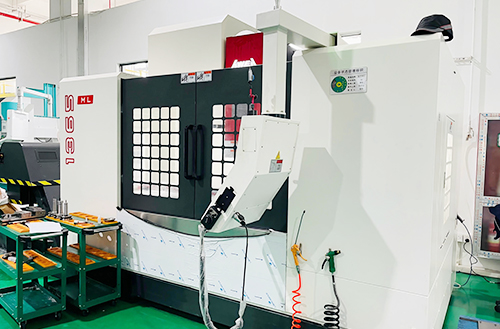

設備照片 立式加工中心ML-1365
