設備名稱 立式加工中心NV-850（配第四軸帶搖欄）
型號 NV850
制造商 亞崴機電 ( 蘇州 )
主要功能 精密加工/數控
設備概要 亞崴精心研發的NV立式加工，先進科技與高品質零件，以高功率直結式主軸為設計基礎，結合高剛性結構與快速刀臂式換刀機構，提供高速、大馬力與超穩定的加工能力。是所有同級機種具備最高性價比的機種之一，廣為全球各大精密模具與精密零件加工廠所廣泛采用。X/Y/Z三軸電機及螺桿軸承座采用一體式鑄造結構。Z/Y軸螺桿尾座采用一體式鑄造結構。三軸軌道面全支撐線軌結構。X/Y/Z三軸采用高剛性滾柱線軌。三軸傳動螺桿采用雙螺帽旋轉導螺桿。精密手工鏟花工藝，直結式主軸，雙面拘束主軸規格。FANUC 0i-MF 10.4″PLUS控制器。主軸氣幕、主軸環狀噴水。三軸自動潤滑系統，全封式外罩鈑金（不含上蓋），切削液系統（含幫浦及水箱），鏈板式鐵屑輸送機及收集桶，安全門電鎖。電氣箱熱交換器，吹氣清屑裝置，自動斷電系統，基礎螺栓及水平調整螺絲，24T刀臂式刀庫，RJ45 網絡接口。搭配第四軸帶搖欄使用。
技術參數 1.主要結構要求：
1.1、機床主要結構為鑄件床身結構。
▲1.1.1 三軸電機及螺桿軸承座必須采用一體式鑄造結構；
▲1.1.2 X、Y軸螺桿尾座必須采用一體式鑄造結構；
▲1.1.2 三軸軌道支撐面，必須保證全行程支撐，線軌不準懸垂在外；
▲1.2、三線滾柱線軌，精密加工中心等級；
▲1.3、三軸傳動螺桿使用雙螺帽結構；
1.4、工件量測系統
1.4.1 360度紅外傳輸
1.4.2 單向重復精度 1.0 μm (2s)
1.4.3 最高加速度 50 mm測針時為150 m/s2
1.4.4 工作范圍 最長6 m
1.5、機械臂刀庫；
1.6、帶高壓噴槍；
1.7、鏈板式排屑機和小推車；
1.8、機床內部底座帶有環狀沖屑；
▲1.9、主軸配置主軸氣幕功能
▲1.10、主軸配置環狀噴水功能
1.11、配170數控五軸旋轉臺
1.11.1、旋轉軸帶氣剎功能
1.11.2、搖擺軸帶液剎功能
1.11.3、液壓站
1.11.4、盤面直徑：∮170mm
1.11.5、搖擺軸角度：+/-1100（帶液剎功能）
1.11.6、最小設定角度：0.0010
1.11.7、容許工件載重：水平75kg
1.11.8、容許工件載重：傾斜50kg
1.11.9、重復精度：8”以內
2.主要參數
2.1工作臺尺寸:≥1000*550mm
2.2XYZ軸行程：≥850*550*635mm
▲2.3 主軸馬達：≥11/15kw
▲2.4 主軸傳動方式：直結式
2.5 轉速：≥8000rpm
*▲2.6 主軸錐度：BBT40
2.7 主軸鼻端至工作臺中心距：100-735mm
2.8 刀庫容量：≥24T
2.9 控制器：
2.9.1 可控制軸數≥ 5軸
2.9.2 CNC與伺服放大器必須使用光纜連接
2.9.3 10.4 寸及以上彩色液晶屏幕
2.9.4 支持10個國家以上語言顯示，且必須要有中文
2.9.5 必須支持傳統的軟件編程代碼
2.9.6 旋轉編碼器分辨率≥100萬脈沖數
2.9.7 友好的人機界面
3.精度要求
▲3.1 定位精度（VDI 3441）  P≤0.01mm/全行程
▲3.2 重復精度（VDI 3441） P≤0.007mm
4.電力需求：380VAC   30KVA
5.氣壓：0.6MPa
6.機器重量：≥6500kg
7.配套運行3個月所需要的油品及切削液。
聯系方式 呂濤 17786282864

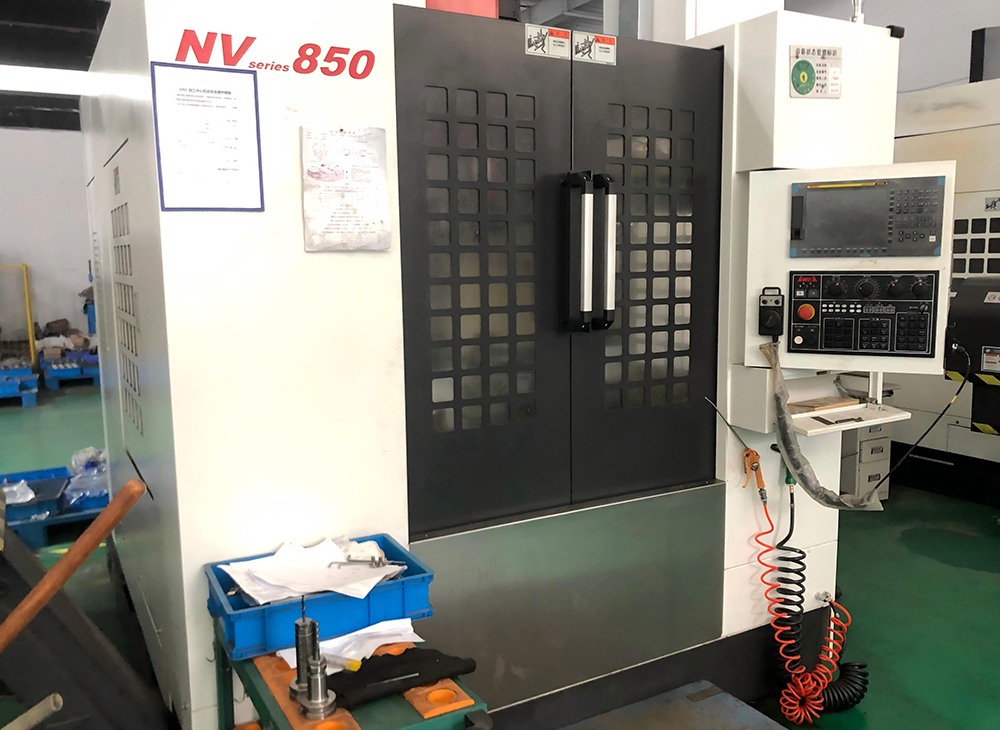

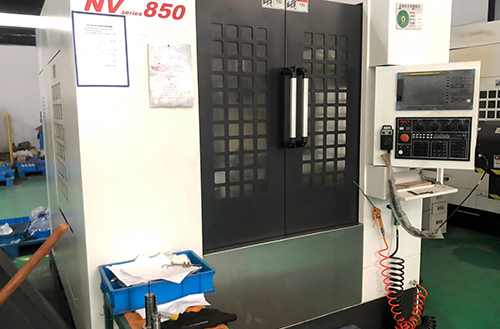

設備照片 立式加工中心NV-850（配第四軸帶搖欄）
